Don Bosco Haan

pvma dbh projekticon
Jahr
2020
Ort
Haan
Status
im Bau
Verfahren
Direktauftrag
Bautyp
Grundschule
Dreigeschossiger Baukörper mit vertikal gegliederter, heller Fassade auf grünem Hang zwischen Bäumen.
Aussenperspektive Don Bosco Haan, Blick über den Bach

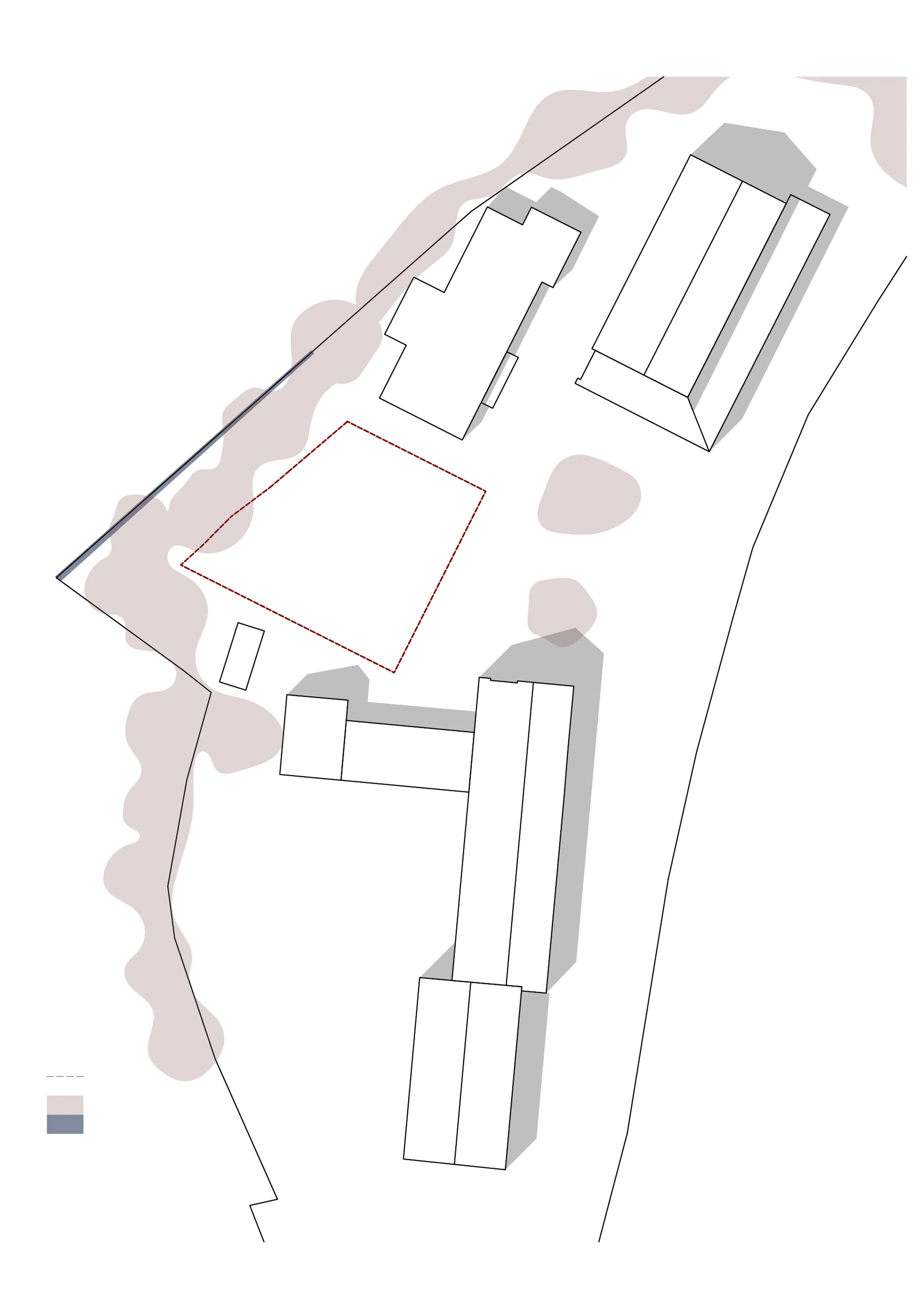

Piktogramm mit Grünkanten entlang der Grundstücksränder und rot gestricheltem Baufeld zwischen Bestandsgebäuden.
Piktogramm Grünkanten, Don Bosco Haan

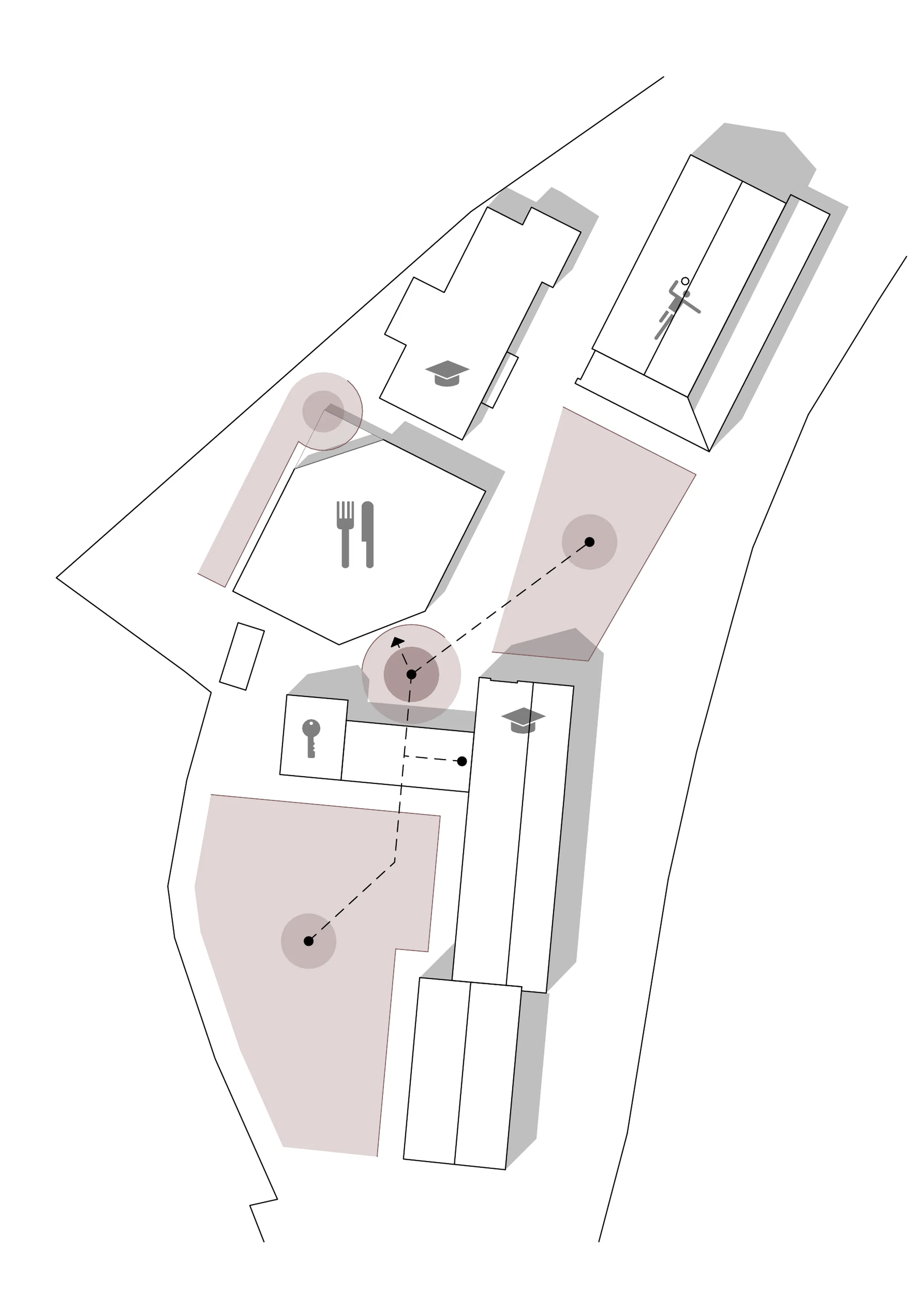

Schwarzplan mit Gebäudeblöcken und Piktogrammen zeigt funktionale Beziehungen zwischen Speisesaal, Schulhaus und Freiflächen.
Piktogramm Beziehungen, Don Bosco Haan
Piktogramm mit Lageplan zeigt zwei Plätze durch rosa Kreise markiert, verbunden durch einen Wegverlauf mit Richtungspfeilen.
Piktogramm Plätze, Don Bosco Haan

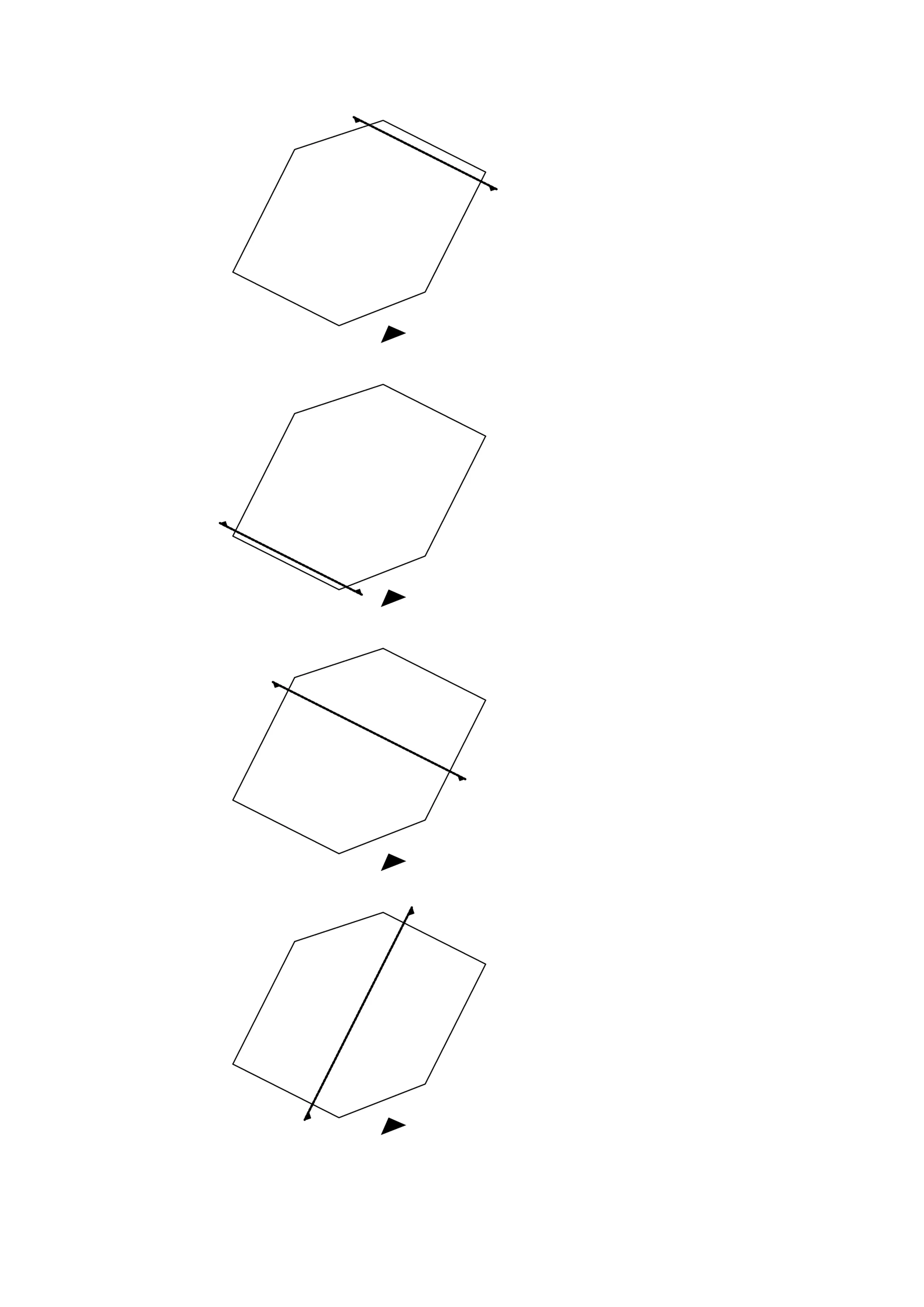

Vier Sechseck-Piktogramme markieren mit Pfeilen unterschiedliche Schnittrichtungen durch den Baukörper.
Pikto Schnittmarker – Don Bosco Haan
Zweigeschossiger Baukörper mit vertikal gegliederter Ziegelfassade und überdachtem Eingangsbereich, davor Passanten auf einem Platz.
Aussenperspektive Eingang, Don Bosco Haan

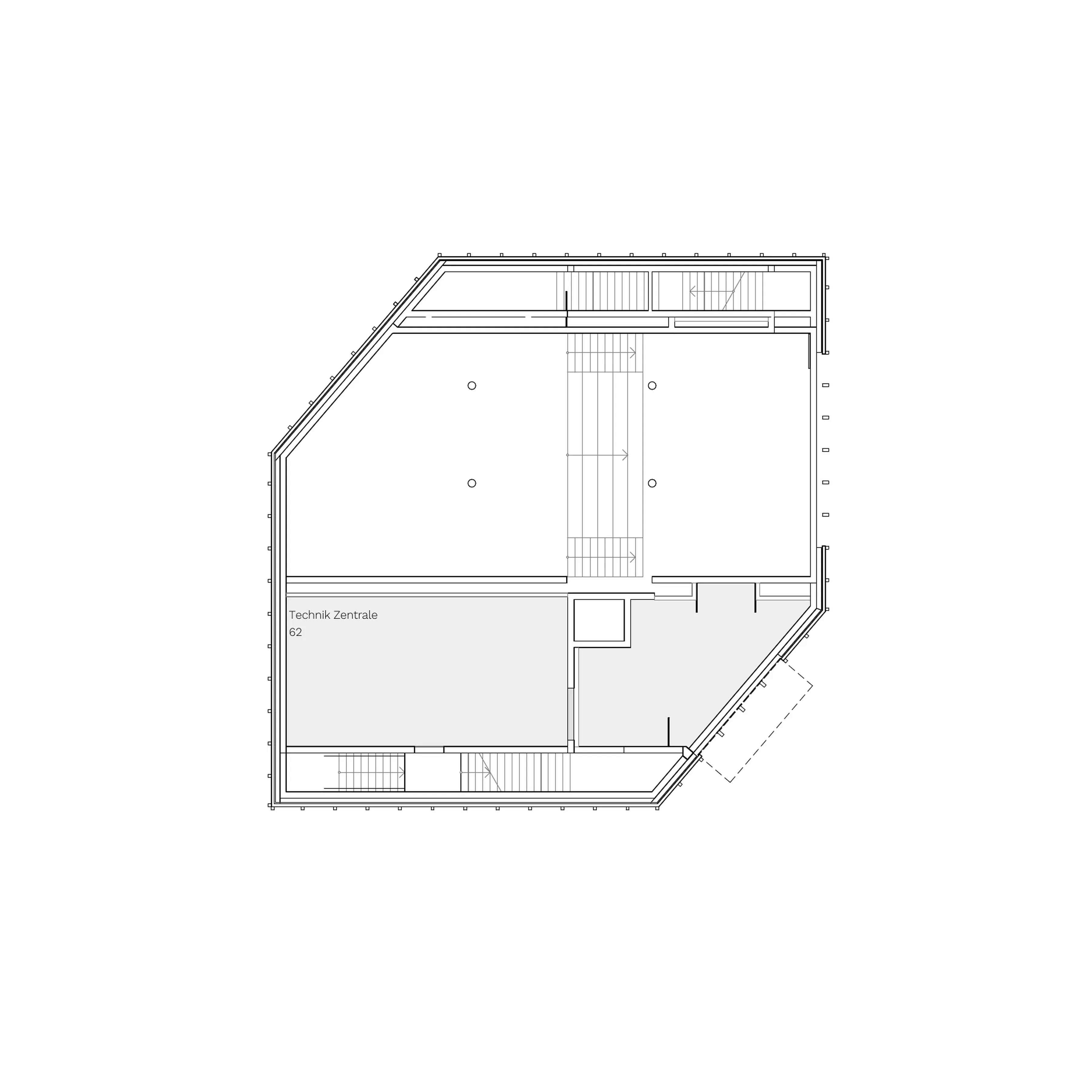

Grundriss des Zwischengeschosses zeigt einen vieleckigen Baukörper mit zentralem Treppenhaus und dem Raum Technik Zentrale.
Grundriss Zwischengeschoss – Don Bosco Haan

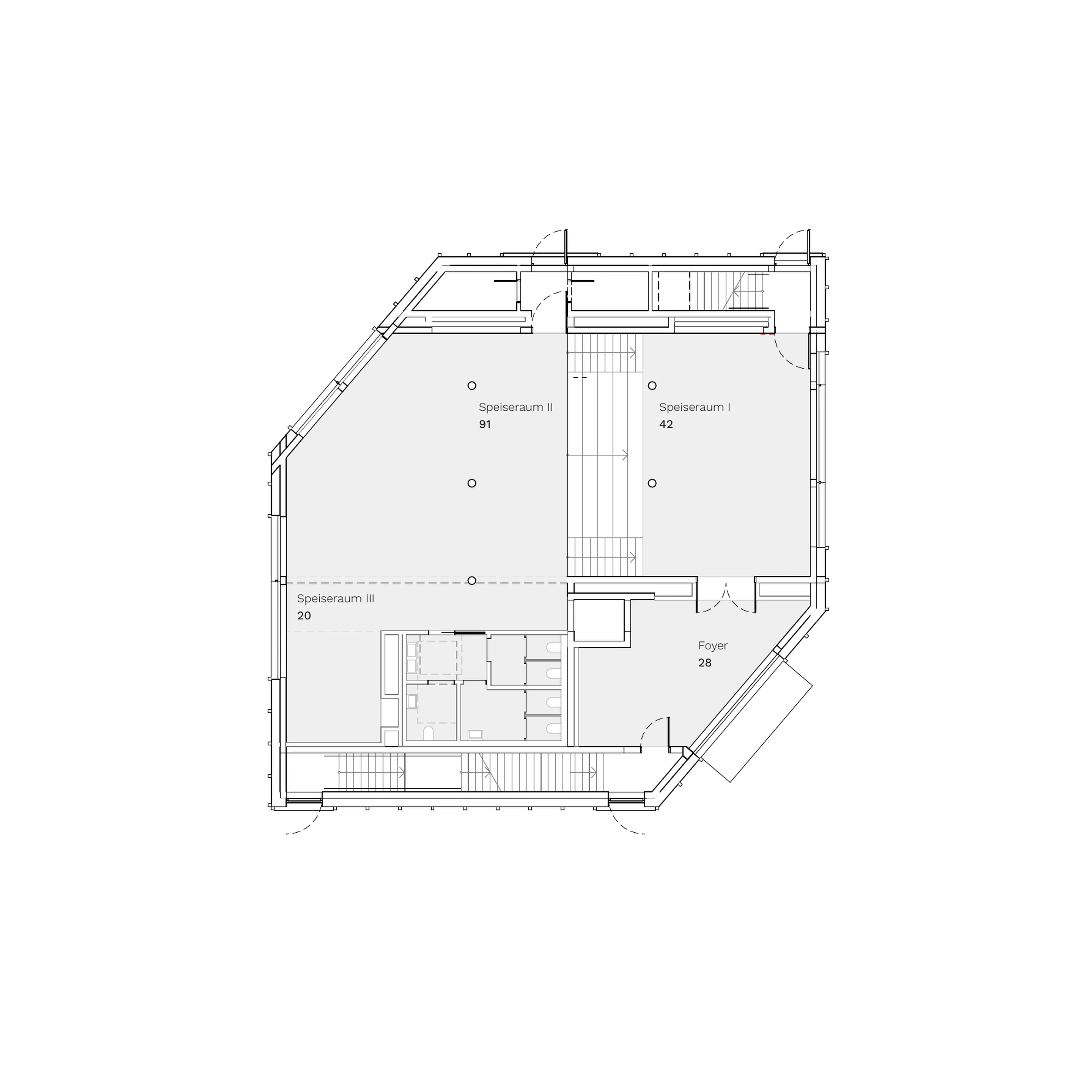

Grundriss des Erdgeschosses mit polygonalem Gebäudeumriss, drei Speiseräumen, Treppenhaus und Foyer.
Grundriss Erdgeschoss, Don Bosco Haan

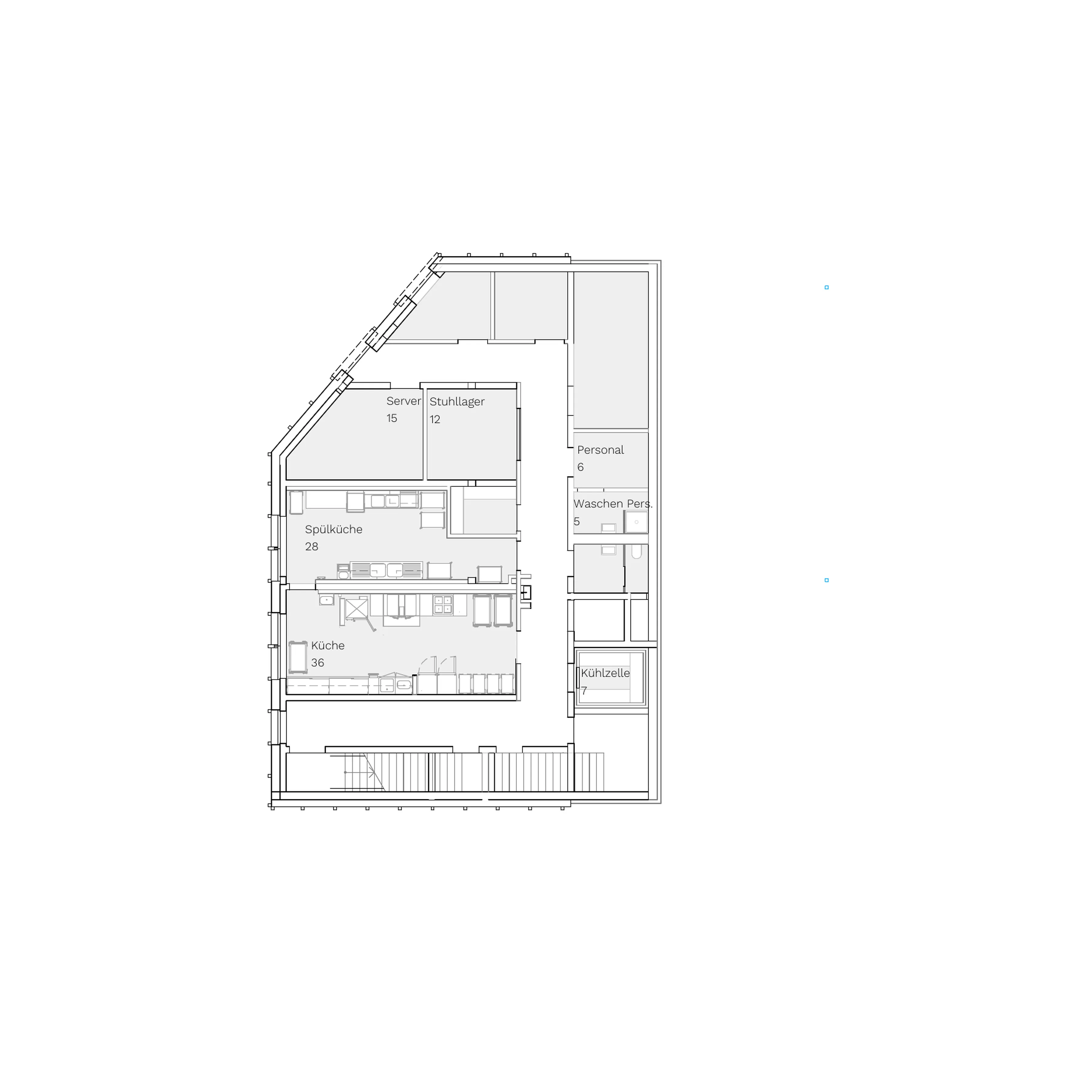

Grundriss des Kellergeschosses mit Küche, Spülküche, Kühlzelle, Personalräumen und Treppenhaus.
Grundriss Kellergeschoss, Don Bosco Haan

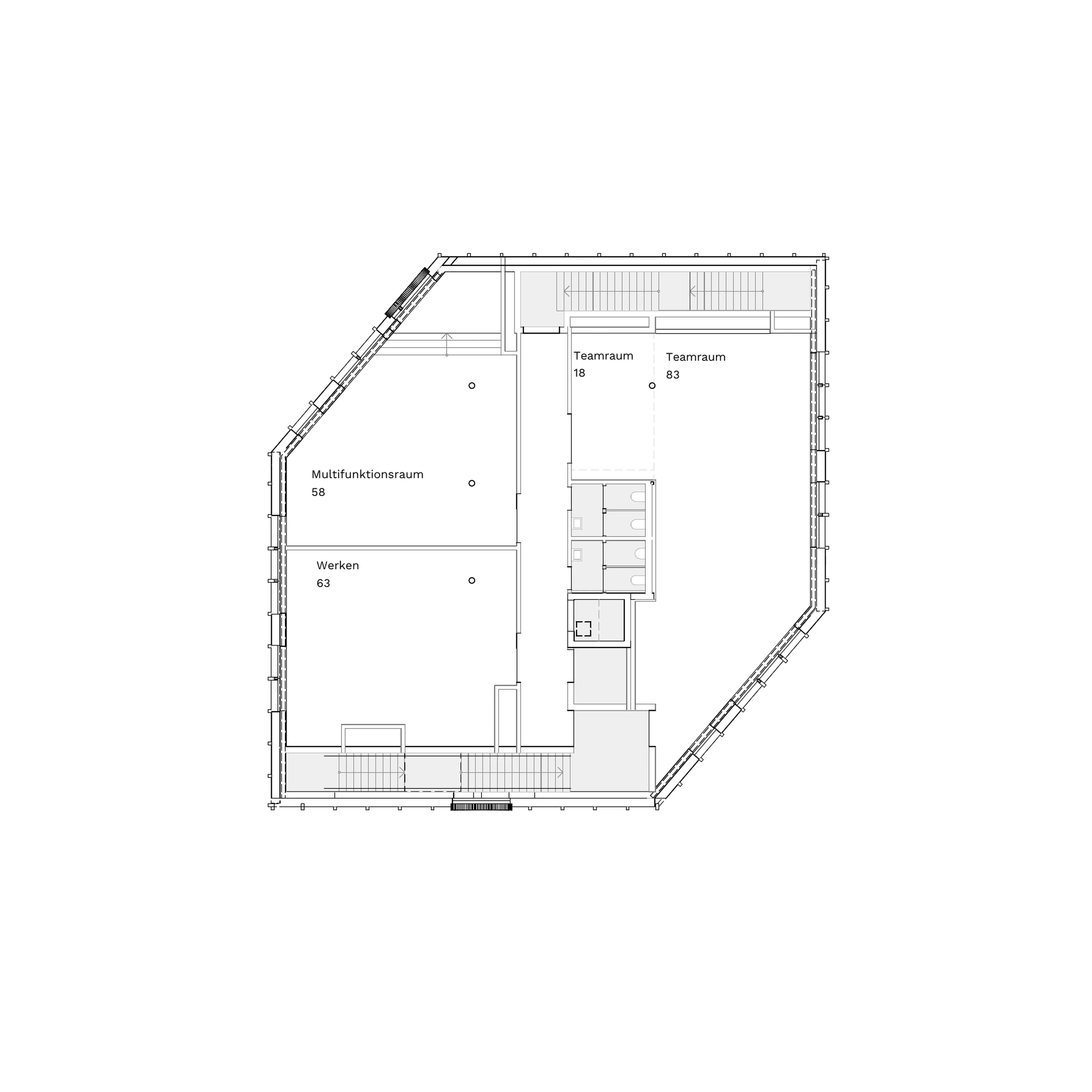

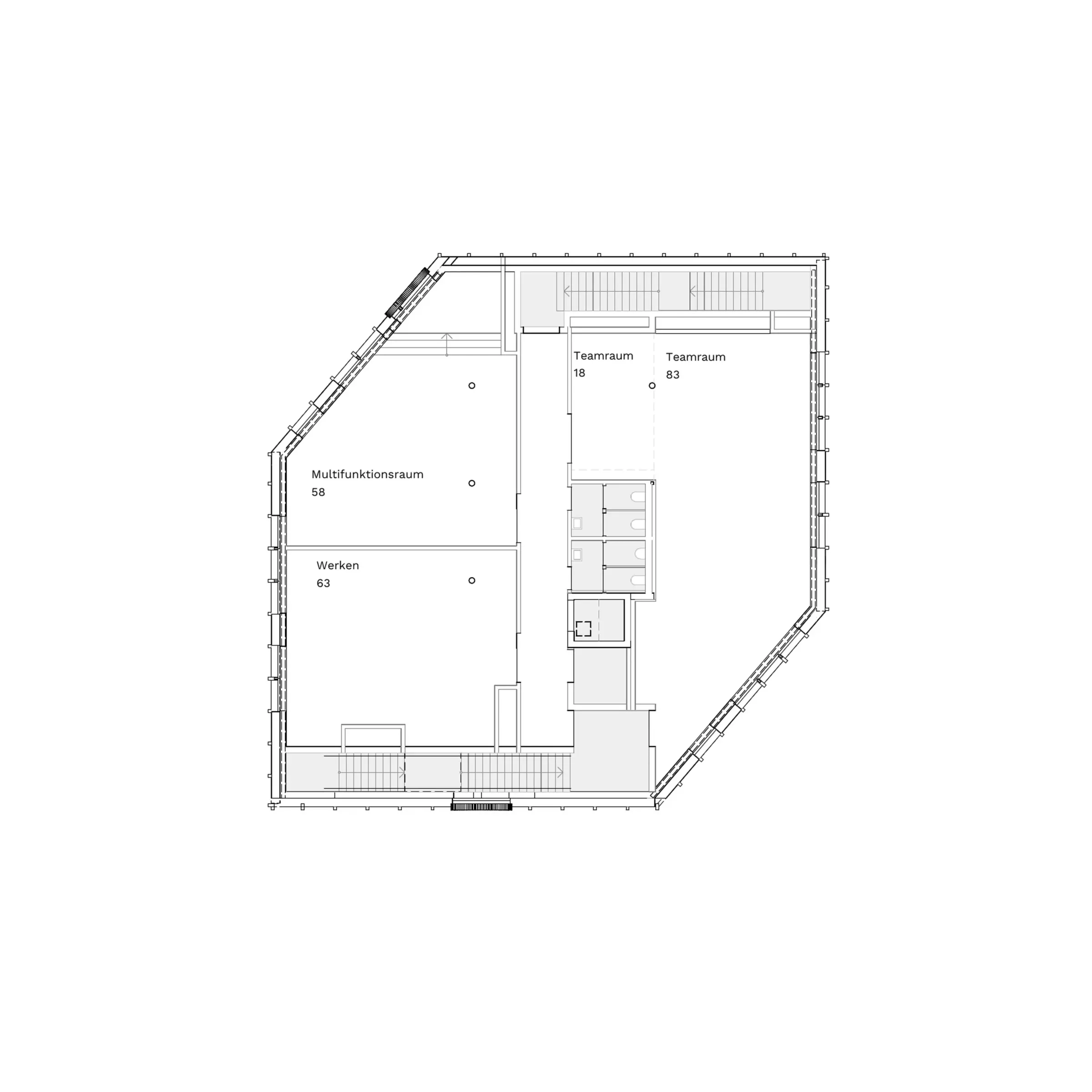

Grundriss eines Obergeschosses mit polygonalem Gebäudeumriss, Multifunktionsraum, Werkraum und zwei Teamräumen um einen zentralen Sanitärkern.
Grundriss Obergeschoss, Don Bosco Haan

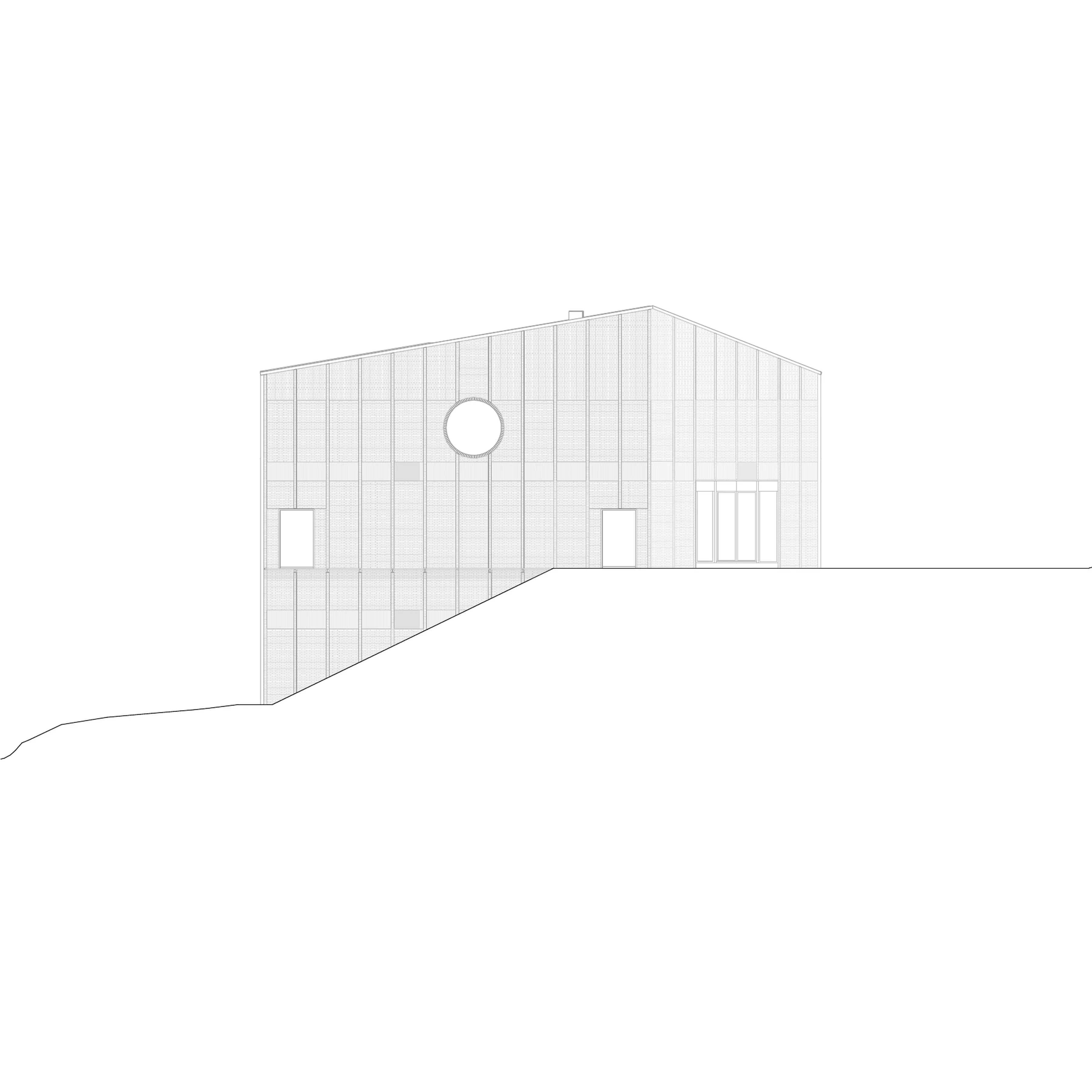

Don Bosco Haan – Zeichnung: Ansicht Süd West
Don Bosco Haan – Zeichnung: Ansicht Süd West

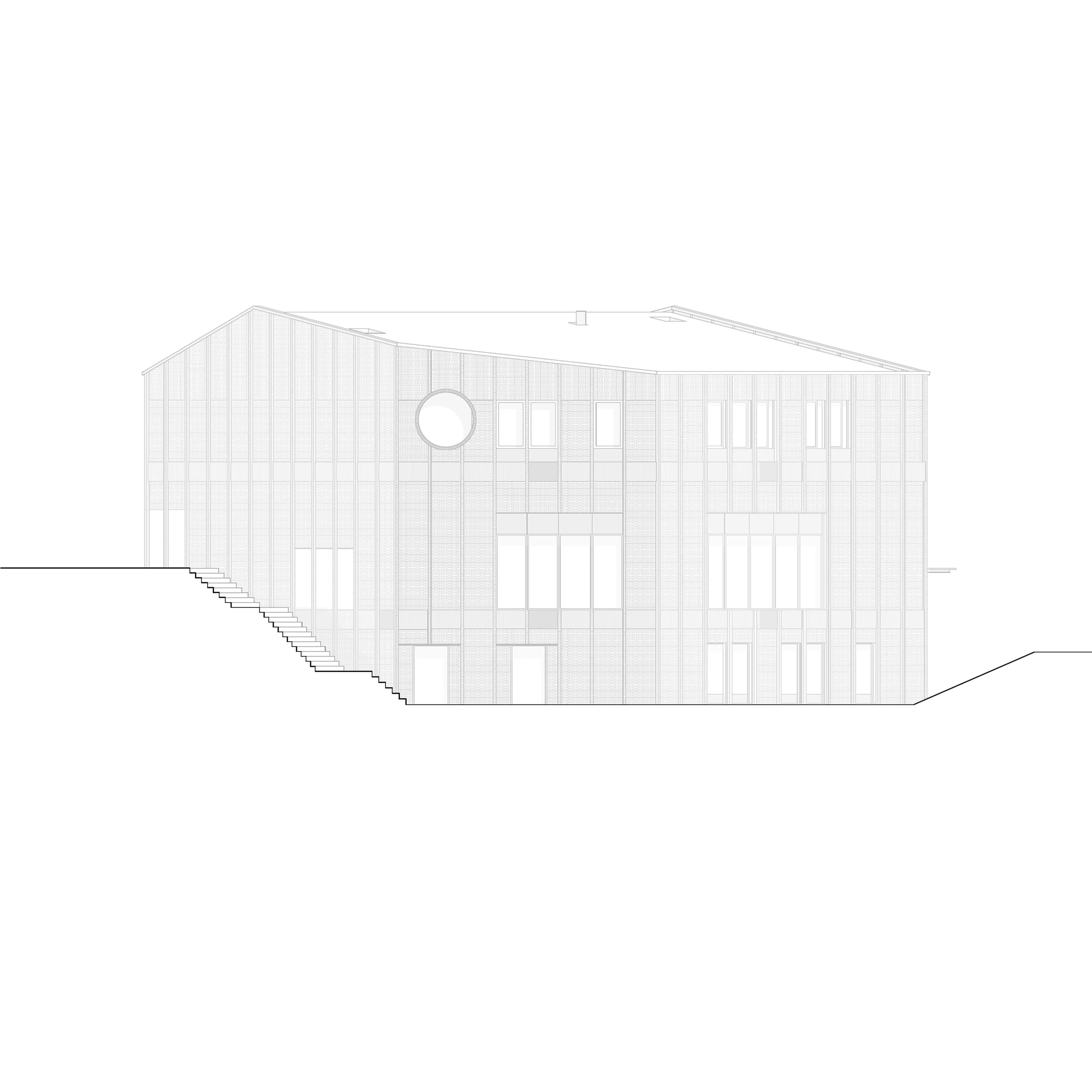

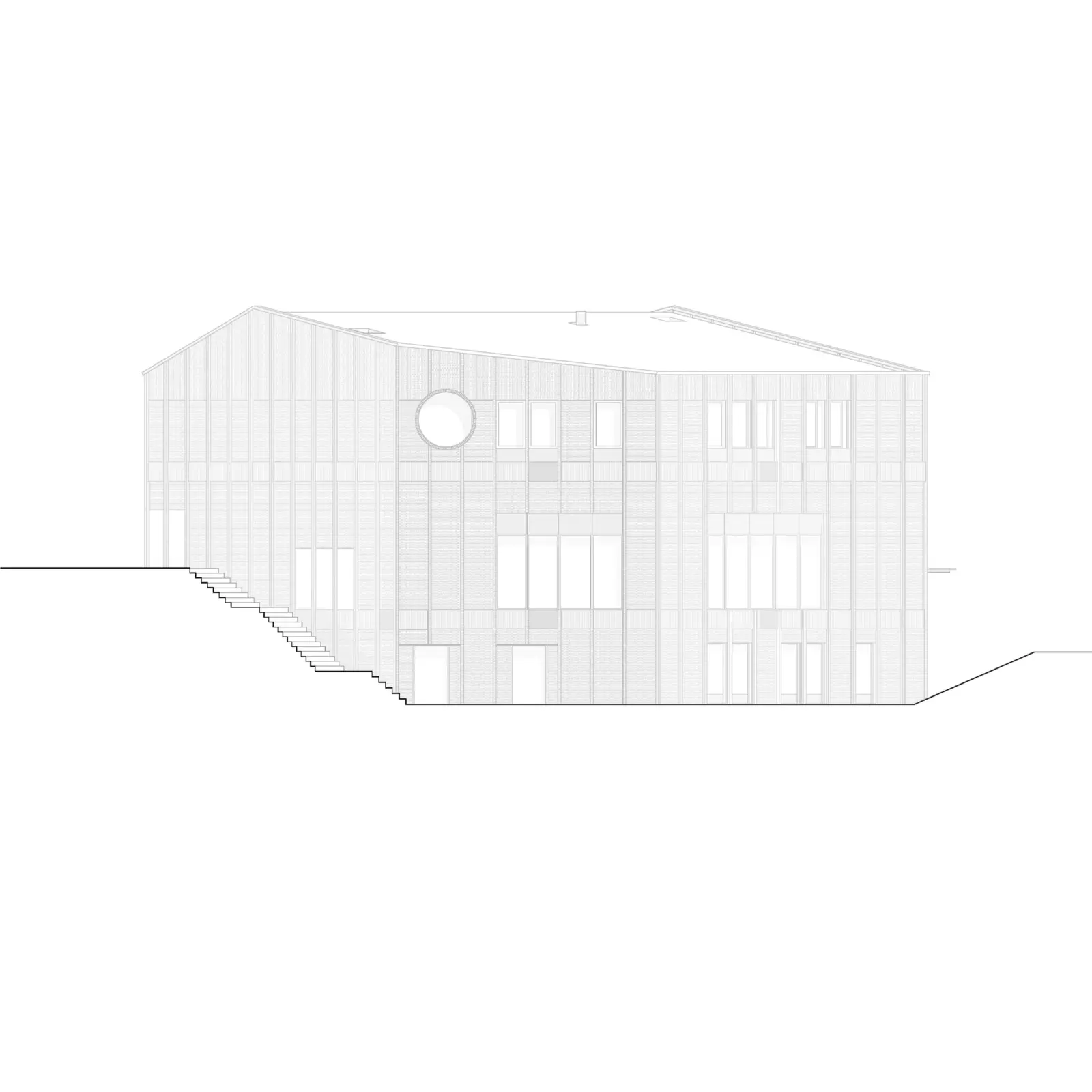

Ansicht von Norden zeigt ein zweigeschossiges Gebäude mit Satteldach und geradem Aussentreppenlauf im Gelände.
Ansicht Nord, Don Bosco Haan

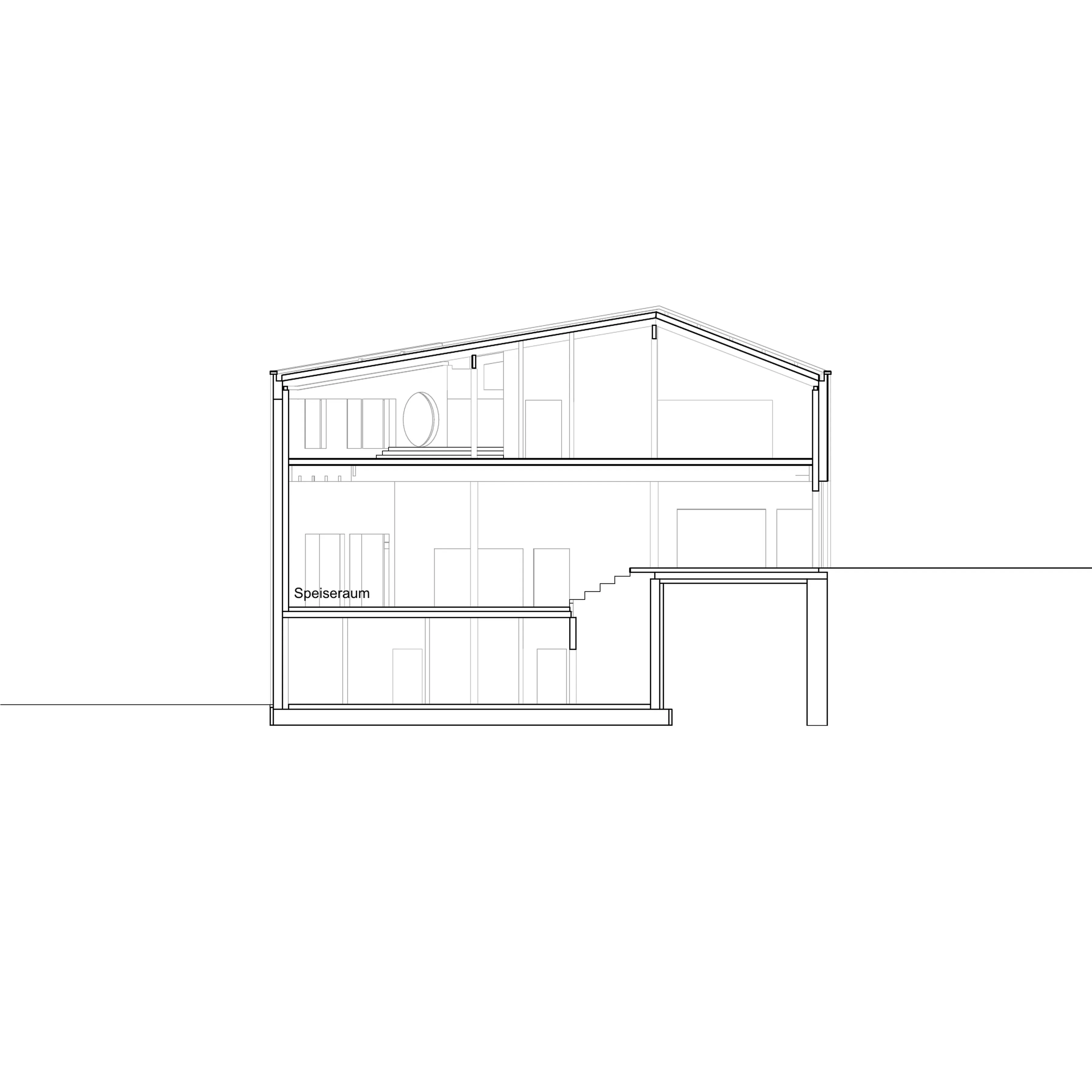

Gebäudeschnitt mit Satteldach, drei Geschossen und einem im Erdgeschoss bezeichneten Speiseraum.
Schnitt, Don Bosco Haan
Innenraum einer Mensa mit Holzbalkendecke, Sichtmauerwerk und Sitzstufen, an Tischen mit Stühlen sitzen und stehen Menschen.
Perspektive Mensa, Don Bosco Haan
Innenraumperspektive eines Treppenhauses mit gefliesten Wänden und kugelförmigen Hängeleuchten über der Treppe.
Treppenhaus, Don Bosco Haan
Innenraum mit Pultdach und sichtbarer Holzbalkenkonstruktion, in dem mehrere Personen an Tischen stehen und sich unterhalten.
Innenperspektive Gemeinschaftsraum, Don Bosco Haan
Innenraum einer Mensa mit Holzbalkendecke, runden Deckenleuchten und einem Vorhang als Raumteiler.
Mensa mit Vorhang, Don Bosco Haan
Innenraum eines Mehrzweckraums mit Holzbalkendecke, Sichtbetonstützen und grünem Bodenbelag, in dem Kinder spielen.
Mehrzweckraum, Don Bosco Haan
